Фермы

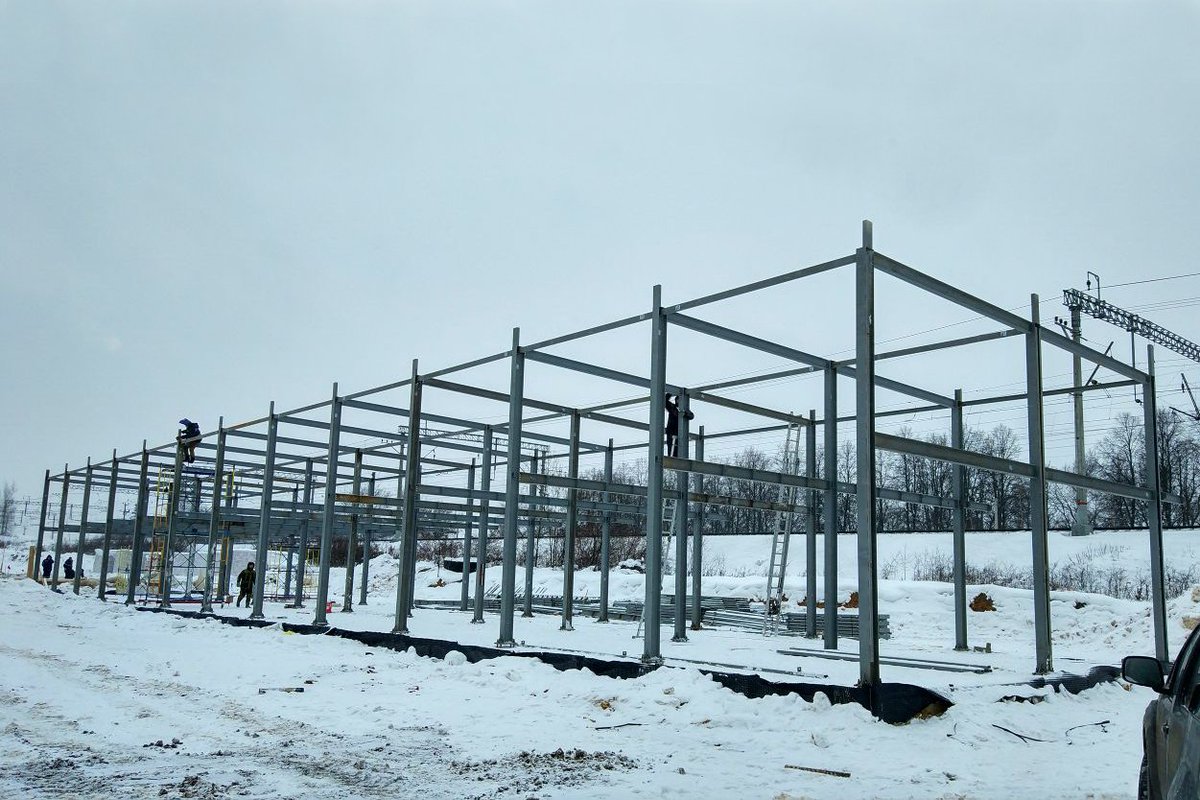

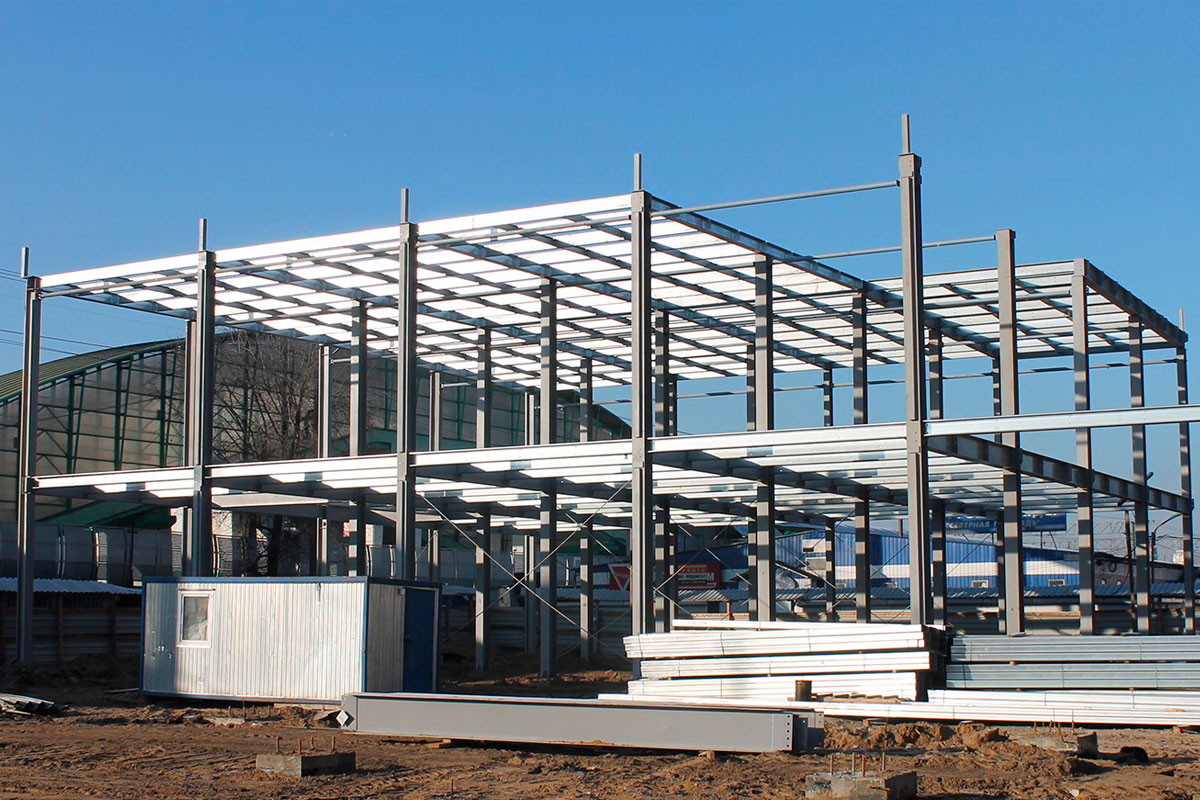

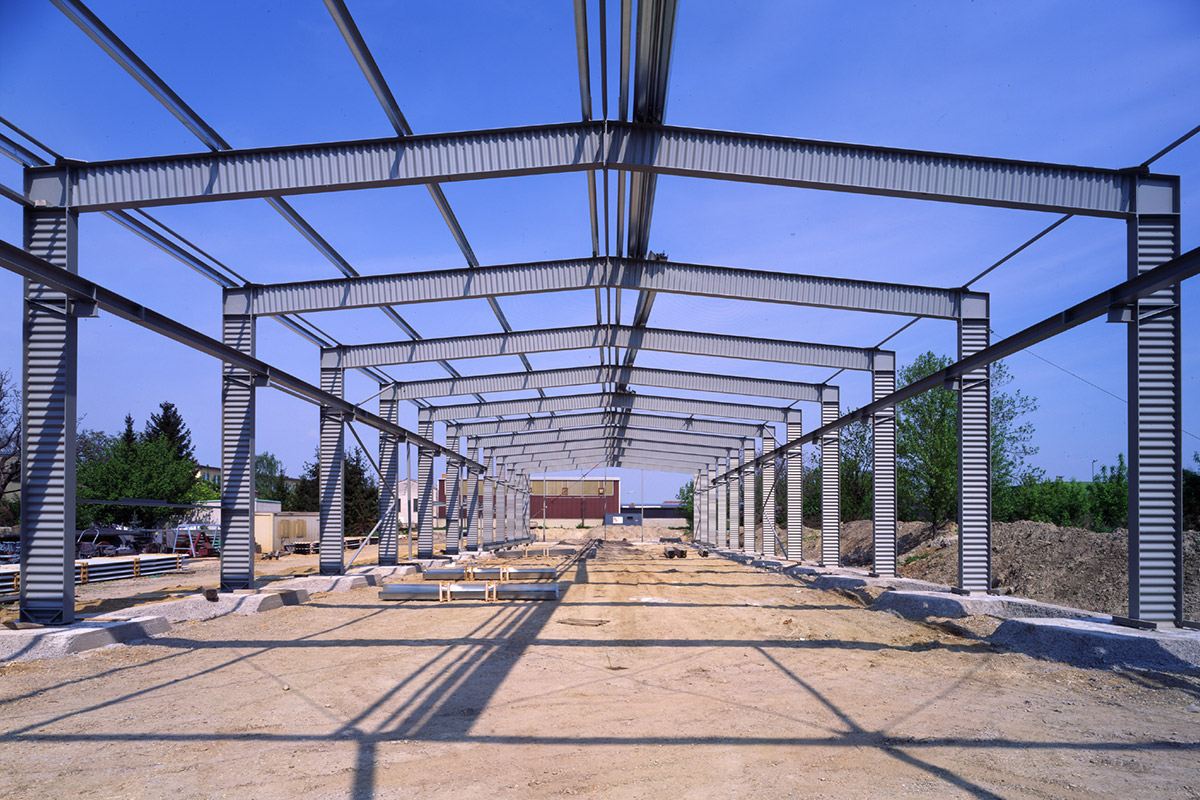

В наши дни технологии строительства претерпевают значительные изменения. Современный уровень развития производственной отрасли позволяет создавать конструкции из быстровозводимых модулей. Иногда целое здание из металлоконструкций возводится всего лишь за один день. Столь высокая скорость объясняется очень простой технологией, когда соединяются готовые составные элементы. Изготовление металлических ферм зачастую выполняется по тому же принципу.

Корни слова «ферма» восходят к латинскому «firmus» (прочный), что напрямую указывает на высокую надежность и жесткость конструкции.

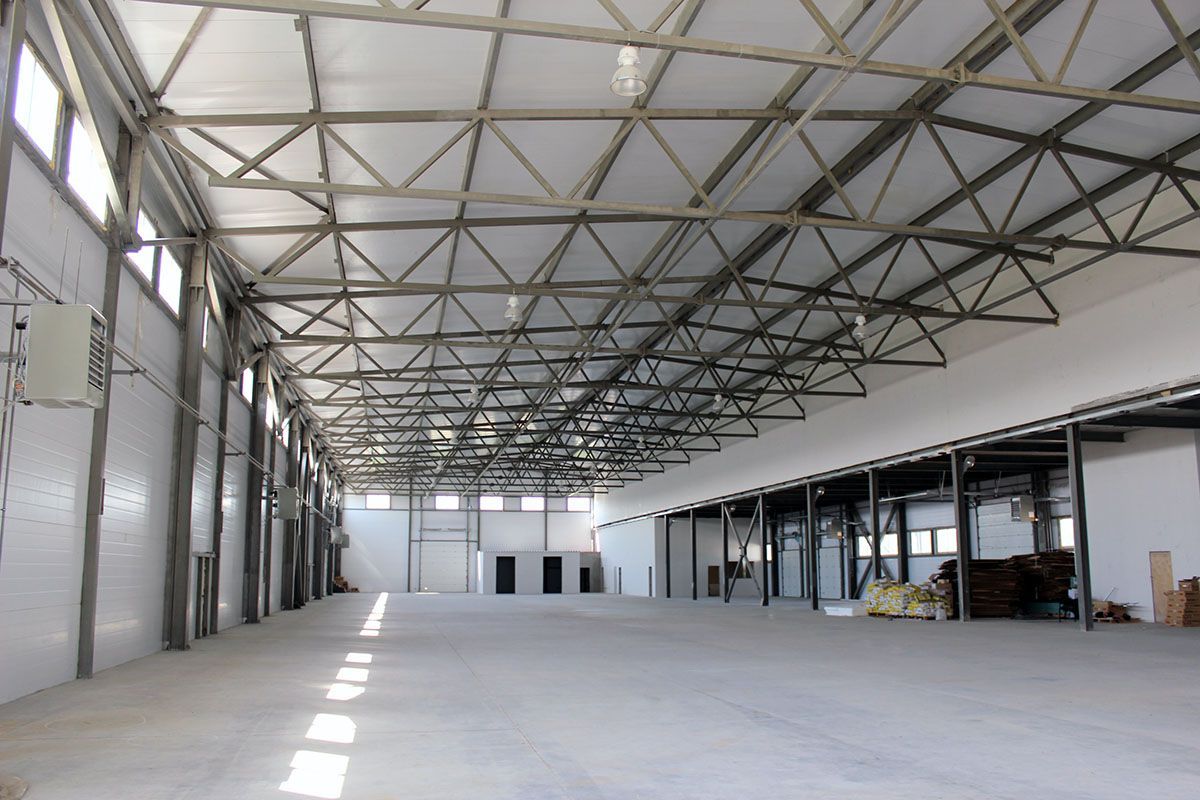

Внешне она представляет собой металлическую структуру, в состав которой входят вертикальные стойки и наклонные раскосы. Они соединяются при помощи сварки в единую жесткую металлоконструкцию. Вся нагрузка равномерно распределяется на фундамент сооружения благодаря связанным стойкам. При этом верхний пояс металлоконструкции направлен на осевое сжатие, а нижний на растяжение.

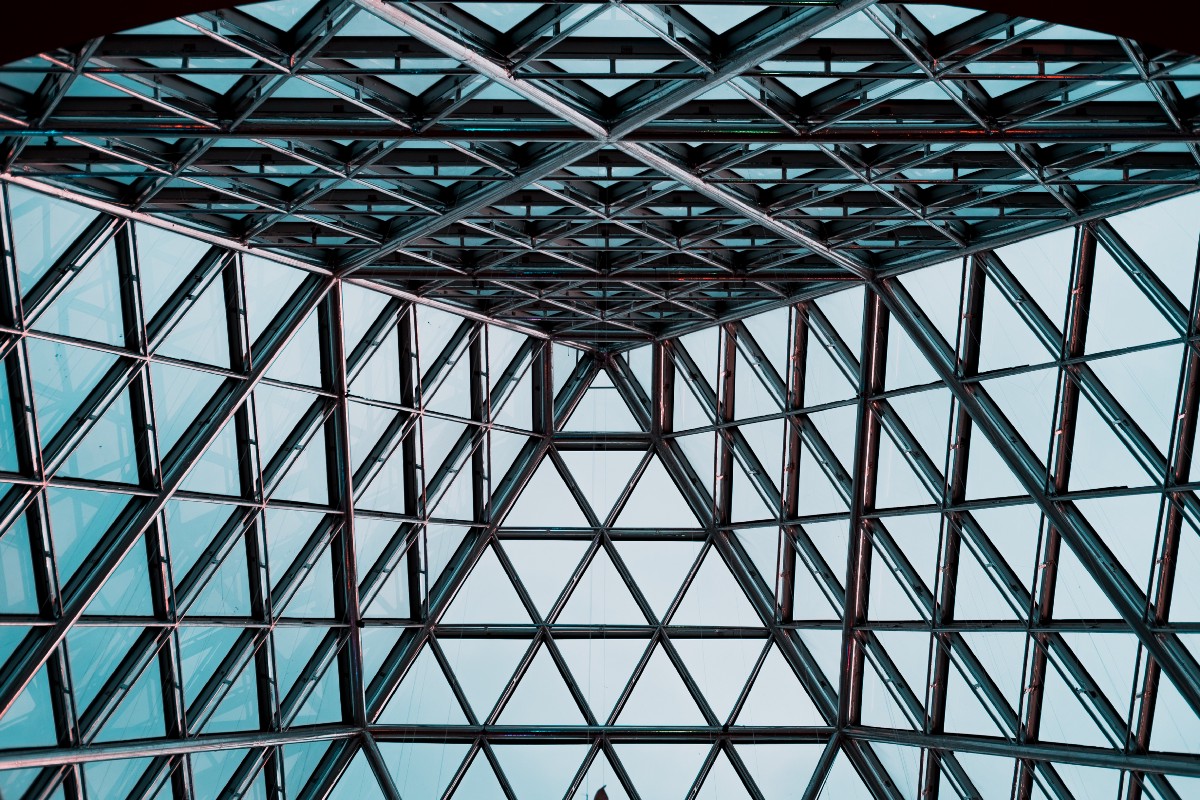

Раскосы, скрепленные в единую структуру, образуют треугольник. Следует помнить о том, что в принципе это наиболее устойчивая геометрическая фигура. Именно поэтому большинство конструктивных элементов фермы представляют собой треугольники.

Для изготовления металлических ферм необходимо объединить в единую конструкцию следующие элементы:

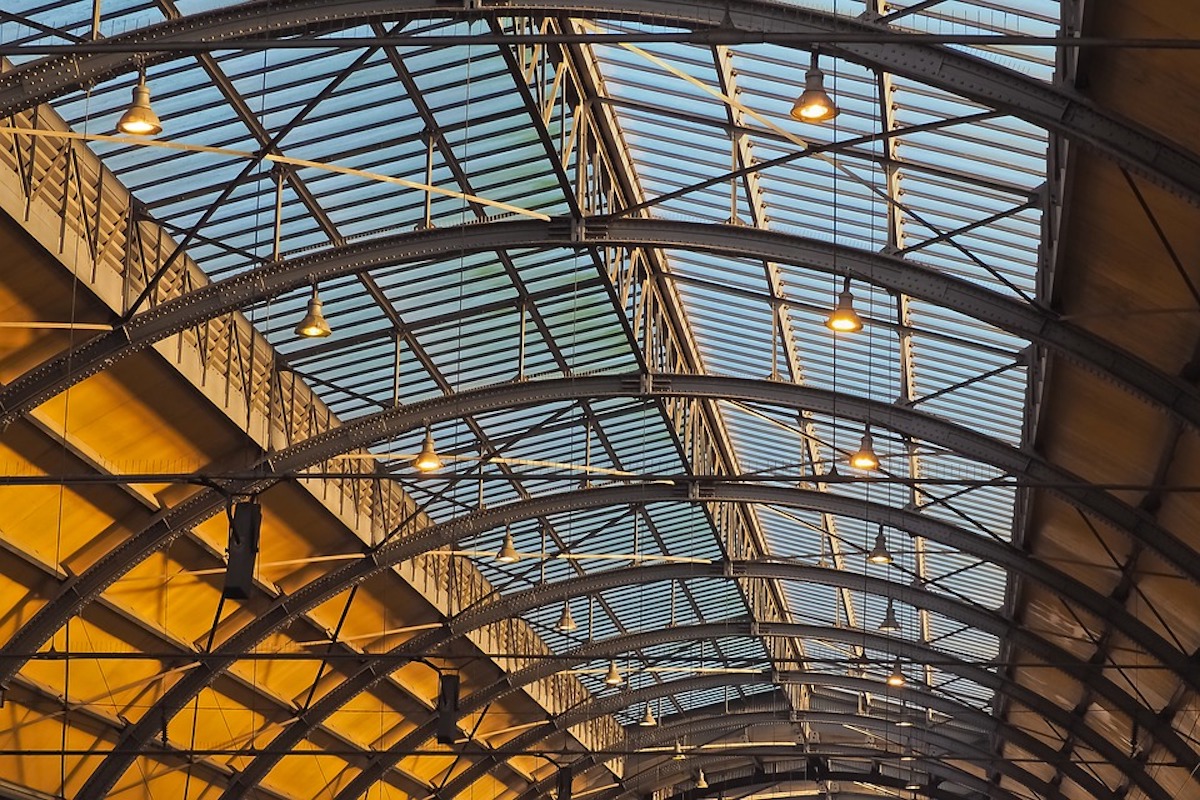

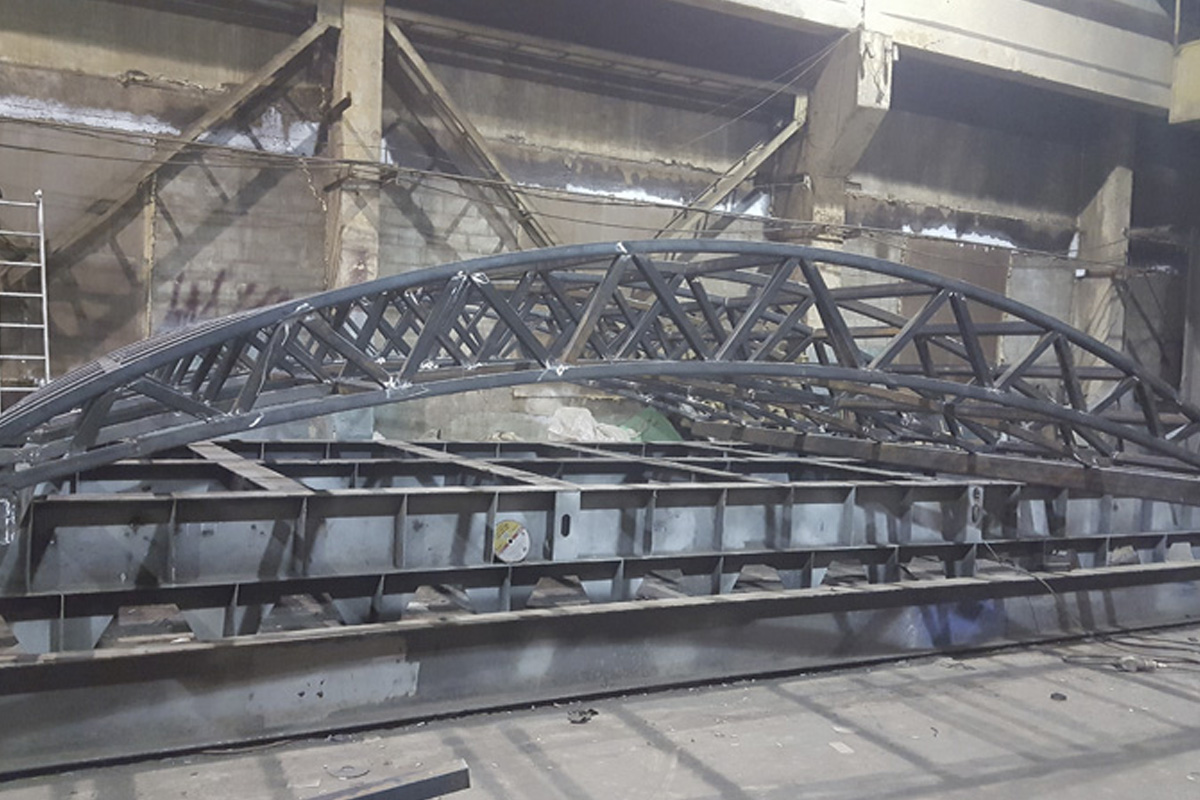

- Верхний пояс. Включает в себя радиусную (ломаную), горизонтальную и наклонную балки. Именно к ним прикрепляются верхние соединительные узлы стоек.
- Нижний пояс. Представлен в виде горизонтальной продольной балки. На нее крепят нижние соединительные узлы стоек или раскосов.
- Стойки. Это вертикальные элементы между нижним и верхним поясом. На них ложится основная нагрузка конструкции, и они же распределяют ее по основанию. Работают на сжатие.
- Раскосы. Они связывают углы верхнего и нижнего пояса между собой и производятся в виде наклонных стоек. Угол их наклона равен 45°. Работают на сжатие и растяжение.
- Узлы (панели). Точки, находящиеся на верхнем и нижнем поясе фермы. В них происходит соединение диагональных раскосов или вертикальных стоек.
